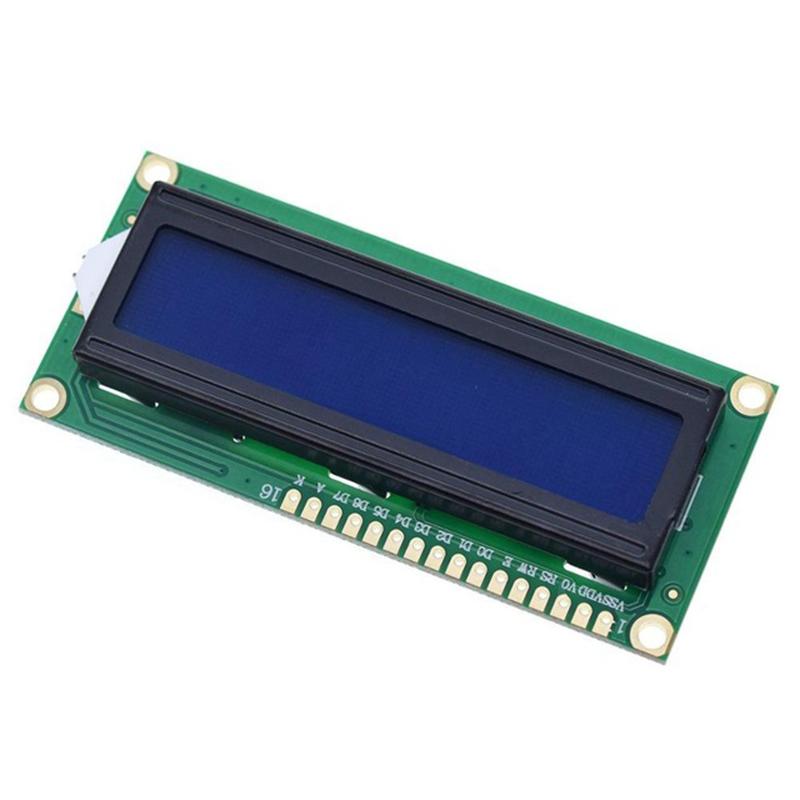

IIC/I2C 1602 LCD-modul Blue Screen 1602 LCD-modul for Arduino

Produktparametere: Størrelse: 41,5 mm (lengde) *19 mm (bredde) *15,3 mm (høyde) PCB farge: svart Forsyningsspenningen: 2,5V-6V Støtte I2C-protokoll Med bakgrunnsbelysning kan du stille inn om du vil ha bakgrunnsbelysning gjennom jumperhetten. Koble til jumperhetten for å få bakgrunnsbelysningen, trekk ut jumperhetten for å avbryte bakgrunnsbelysningen; Kontrasten kan justeres med det blå potensiometeret, med klokken for å øke, mot klokken for å redusere. Potensiometeret er designet på forsiden, noe som er praktisk for kundene å justere fritt; Enhetsadresse: Den kan endres ved å kortslutte A0/A1/A2, og standardadressen kan oppdages av programmet.

Instruksjoner for adresseendring: (ta standardadressen 0x27 som et eksempel) A0, A1 og A2 er alle flytende, og enhetens adresse er 0x27 Kortslutning A0, enhetsadressen er 0x26 Kortslutning A1, enhetsadressen er 0x25 Kortslutning A2, enhetsadressen er 0x23 A0, A1 og A2 er alle kortsluttet, og enhetens adresse er 0x20

Kablingsinstruksjoner: GND: negativ systemstrømforsyning VCC: systemstrømforsyning positiv SDA: IIC datakabel SCL: IIC klokkelinje
